Ghidaje liniare
Șine MGN și axe sprijinite SBR cu cărucioare pentru mașini CNC, imprimante 3D și automatizări. Ghidajele liniare transformă rotația motorului într-o mișcare dreaptă și precisă a axei. Mărimi de la MGN7 la MGN15 în lungimi de la 100 la 800 mm și axe SBR12–SBR20 în seturi de la 800 la 2200 mm, cărucioare de tip C și H.
Ghidaje liniare
Orice mașină care se mișcă pe o axă — freză CNC, imprimantă 3D, plotter sau o automatizare simplă — are nevoie de ceva care să țină mișcarea în linie dreaptă și să preia forțele perpendiculare pe direcția de avans. Precizia rezultatului nu ține deci doar de motor, ci mai ales de cât de puțin joc are ghidajul. Jocul de pe axă se transcrie direct în dimensiunea piesei sau în pereții piesei tipărite.

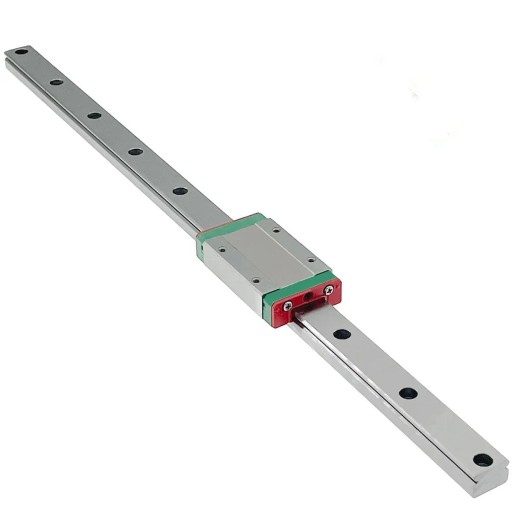

Șinele MGN sunt ghidaje profilate cu cărucior, în care circulă bile. Numărul din denumire este lățimea șinei în milimetri: MGN7 și MGN9 sunt potrivite pentru axele ușoare ale imprimantelor 3D și ale mecanismelor mici, MGN12 și MGN15 duc mai mult și se folosesc acolo unde se așchiază. Șinele au găuri de montaj la un pas fix, deci cadrul trebuie să aibă găuri în locurile corespunzătoare și, mai ales, trebuie să fie drept — ghidajul profilat nu iartă denivelarea suportului, ci o transmite în traiectorie.
Cărucioarele C și H diferă prin lungime. Tipul C este mai scurt și este alegerea obișnuită acolo unde este puțin loc. Tipul H este mai lung, are mai multe bile în circulație și, prin urmare, o capacitate portantă mai mare și o rezistență mai bună la răsturnare — merită la console lungi și acolo unde căruciorul poartă masa departe de șină.

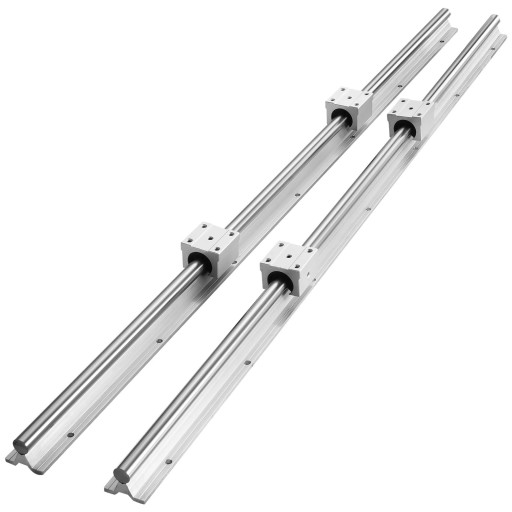

Axele SBR au altă construcție: o bară rotundă sprijinită pe toată lungimea de un profil de aluminiu, pe care aleargă o carcasă deschisă cu rulmenți. Sunt mai ieftine, tolerează mai bine un cadru imprecis și, datorită sprijinului pe toată lungimea, nu au de ce se teme de încovoiere pe axe mai lungi. Plătești pentru asta cu o precizie mai mică și o sensibilitate mai mare la impurități.
La alegere pornește de la ce cursă îți trebuie și ce forțe apar pe axă și lasă-ți rezervă pentru prinderea căruciorului. Toate ghidajele au nevoie de lubrifiant și de curățenie — așchiile și praful din calea bilelor distrug căruciorul mai repede decât anii de funcționare.
