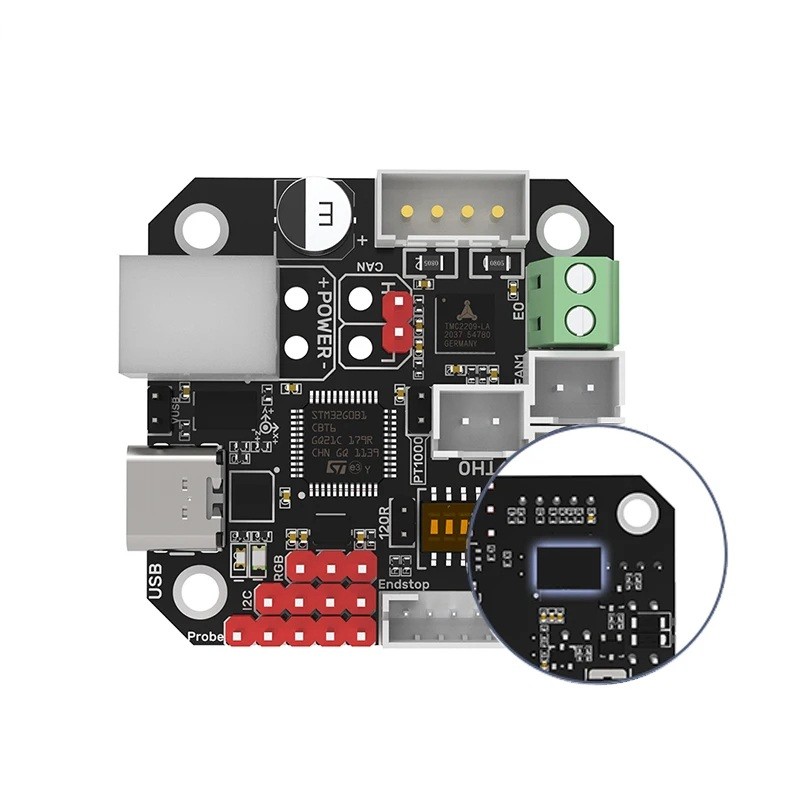

Placa de control EBB 42 CAN cu convertor MAX31865 Suport pentru magistrala CAN Controlul capului de alimentare Monitorizarea vibrațiilor ADXL345 Senzori de temperatură
Placa de control EBB 42 CAN cu convertor MAX31865 este destinată utilizatorilor care au nevoie de măsurători precise ale temperaturii, comunicare stabilă și control fiabil al capului de alimentare la imprimantele 3D. Combină suportul pentru magistrala CAN, cipul de măsurare ADXL345 și convertorul MAX31865, care servește pentru citirea foarte precisă a senzorilor PT100 și PT1000. Magistrala CAN este un sistem de date care permite transferul rapid și sigur de date între plăci, ceea ce crește semnificativ stabilitatea și fiabilitatea imprimării. Cipul ADXL345 înregistrează vibrațiile mișcării imprimantei, ceea ce permite compensarea ulterioară a tremurului și îmbunătățirea calității suprafeței modelelor. Controlul motorului capului de alimentare este asigurat de modulul TMC2209, care garantează o funcționare silențioasă și precisă. Placa conține elemente de protecție împotriva descărcărilor electrostatice și supratensiunilor, ceea ce crește durata de viață a întregului sistem. Conectorii clar marcați permit o conectare ușoară a motorului, senzorilor, ventilatoarelor, comutatoarelor și liniilor de date.
Principalele caracteristici și avantaje:
-
Magistrala CAN pentru transfer stabil și rapid de date cu un minim de cabluri.
-
Convertor MAX31865 pentru citirea digitală foarte precisă a senzorilor PT100 și PT1000.
-
Cip ADXL345 pentru monitorizarea vibrațiilor și compensarea acestora în procesul de imprimare.
-
Modul TMC2209 pentru control lin, silențios și precis al motorului capului de alimentare.
-
Elemente de protecție împotriva descărcărilor electrostatice și supratensiunilor pentru un funcționare sigură.
-
Posibilitatea de a activa rezistența de terminare de 120R.
-
Alimentare switchabilă prin USB.
-
Conținutul pachetului: 1x placă de control EBB 42 CAN cu MAX31865.
Instrucțiuni de instalare:
Placa se fixează la motorul care acționează capul de alimentare folosind șuruburi de montare obișnuite. Apoi se conectează magistrala CAN, activând rezistența de terminare de 120R în funcție de lungimea cablului între plăci. Ulterior, se conectează cablul de alimentare, motorul, ventilatoarele, comutatoarele și senzorii de temperatură. Convertorul MAX31865 asigură citirea precisă a senzorilor PT100 și PT1000, care se conectează în funcție de tipul de conexiune a rezistenței. Dacă este necesară alimentarea prin USB, se setează poziția corespunzătoare a jumperului. Cipul de măsurare ADXL345 se conectează la placa principală a imprimantei pentru calibrarea vibrațiilor. În sistemul Klipper, se setează apoi comunicarea CAN, se alocă identificarea dispozitivului și se ajustează parametrii de control ai capului de alimentare.
Această versiune a plăcii oferă opțiuni extinse de control și măsurare, care sunt potrivite pentru utilizatori exigenți și construcții profesionale de imprimante 3D. Convertorul MAX31865 crește semnificativ precizia măsurării temperaturii, ceea ce este important atunci când se lucrează cu materiale mai sensibile. Reducerea cablării datorită magistralei CAN îmbunătățește stabilitatea sistemului și facilitează instalarea. Datorită conexiunii complexe între controlul motorului, măsurarea vibrațiilor și monitorizarea precisă a temperaturii, această placă este o soluție tehnică fiabilă pentru imprimarea de lungă durată și de calitate. Utilizatorul va aprecia instalarea simplă, compatibilitatea largă și stabilitatea ridicată a funcționării.
