Analizator de antene de rețea vectorial VNA 10 kHz–1,5 GHz, ecran tactil de 2,8", baterie de 650 mAh, carcasă din ABS, negru, tuner de antenă
Analizator de antene de rețea vectorial VNA 10 kHz–1,5 GHz, ecran tactil de 2,8", baterie de 650 mAh, carcasă din ABS, negru, tuner de antenă 1
-30 %
Analizator de antene de rețea vectorial VNA 10 kHz–1,5 GHz, ecran tactil de 2,8", baterie de 650 mAh, carcasă din ABS, negru, tuner de antenă 1
Analizator de antene de rețea vectorial VNA 10 kHz–1,5 GHz, ecran tactil de 2,8", baterie de 650 mAh, carcasă din ABS, negru, tuner de antenă 2
Analizator de antene de rețea vectorial VNA 10 kHz–1,5 GHz, ecran tactil de 2,8", baterie de 650 mAh, carcasă din ABS, negru, tuner de antenă 3
Analizator de antene de rețea vectorial VNA 10 kHz–1,5 GHz, ecran tactil de 2,8", baterie de 650 mAh, carcasă din ABS, negru, tuner de antenă 4
Analizator de antene de rețea vectorial VNA 10 kHz–1,5 GHz, ecran tactil de 2,8", baterie de 650 mAh, carcasă din ABS, negru, tuner de antenă 5
Analizator de antene de rețea vectorial VNA 10 kHz–1,5 GHz, ecran tactil de 2,8", baterie de 650 mAh, carcasă din ABS, negru, tuner de antenă 6

Analizator de antene de rețea vectorial VNA 10 kHz–1,5 GHz, ecran tactil de 2,8", baterie de 650 mAh, carcasă din ABS, negru, tuner de antenă

Măsurarea SWR, impedanței, S11/S21 și a diagramelor Smith pentru antene și cabluri. Dispozitiv portabil cu funcție TDR, USB-C, slot pentru microSD și set de calibrare SMA. Descrierea completă
În stoc
Livrare 8,50 RON
30 de zile pentru returnarea produsului
Preț recomandat 918,00 RON
642,50 RON
Reducerea ta: 275,50 RON
Achiziție sigură Achiziție sigură
Peste 1 000 000 de colete livrate
Vânzătorii de pe platforma noastră au livrat deja cu succes peste un milion de livrări.
30 de zile pentru returnare fără motiv
Bunurile nu se potrivesc? Nicio problemă, le puteți returna vânzătorului în termen de 30 de zile, fără a da niciun motiv.
Garanție de achiziție sigură
Cumpărând de la noi nu riscați nimic. În caz de nelivrare sau pierdere a transportului, vă vom rambursa banii imediat.
Satisfacția clienților este esențială pentru noi
Întotdeauna încercăm să facem tot posibilul pentru satisfacția clienților.
Peste 5 ani pe piață
De mai bine de 5 ani, clienții noștri se pot baza pe noi.
Rata foarte scăzută a reclamațiilor privind produsele
Bunurile sunt reclamate în mai puțin de 1% din cazuri.
Ne reducem amprenta de carbon
Prin comanda dumneavoastră, contribuiți la plantarea unui copac pentru a compensa amprenta de carbon (contribuim la plantarea de copaci).
Descriere
Analizator de antene de rețea vectorial VNA 10 kHz–1,5 GHz, ecran tactil de 2,8", baterie de 650 mAh, carcasă din ABS, negru, tuner de antenă

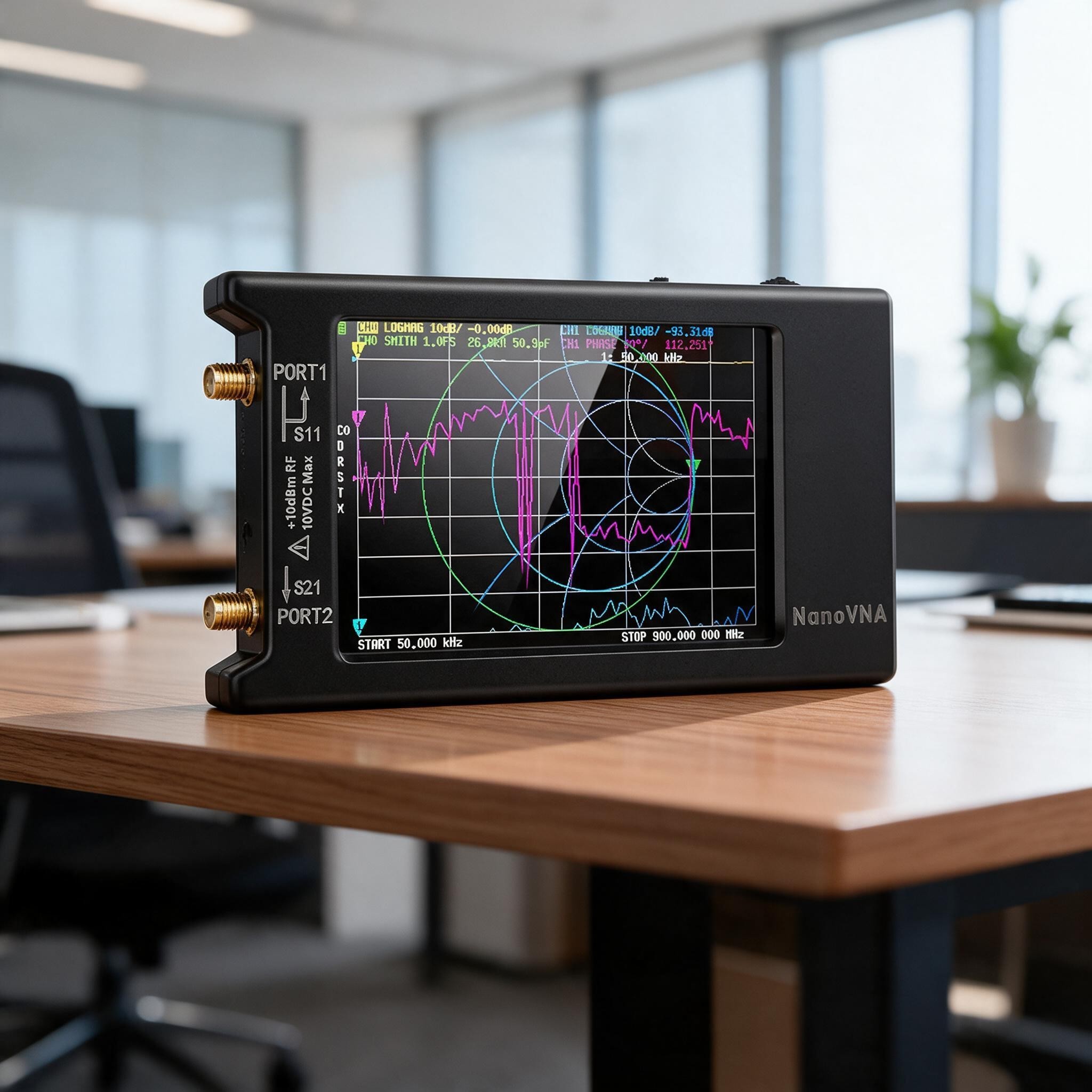

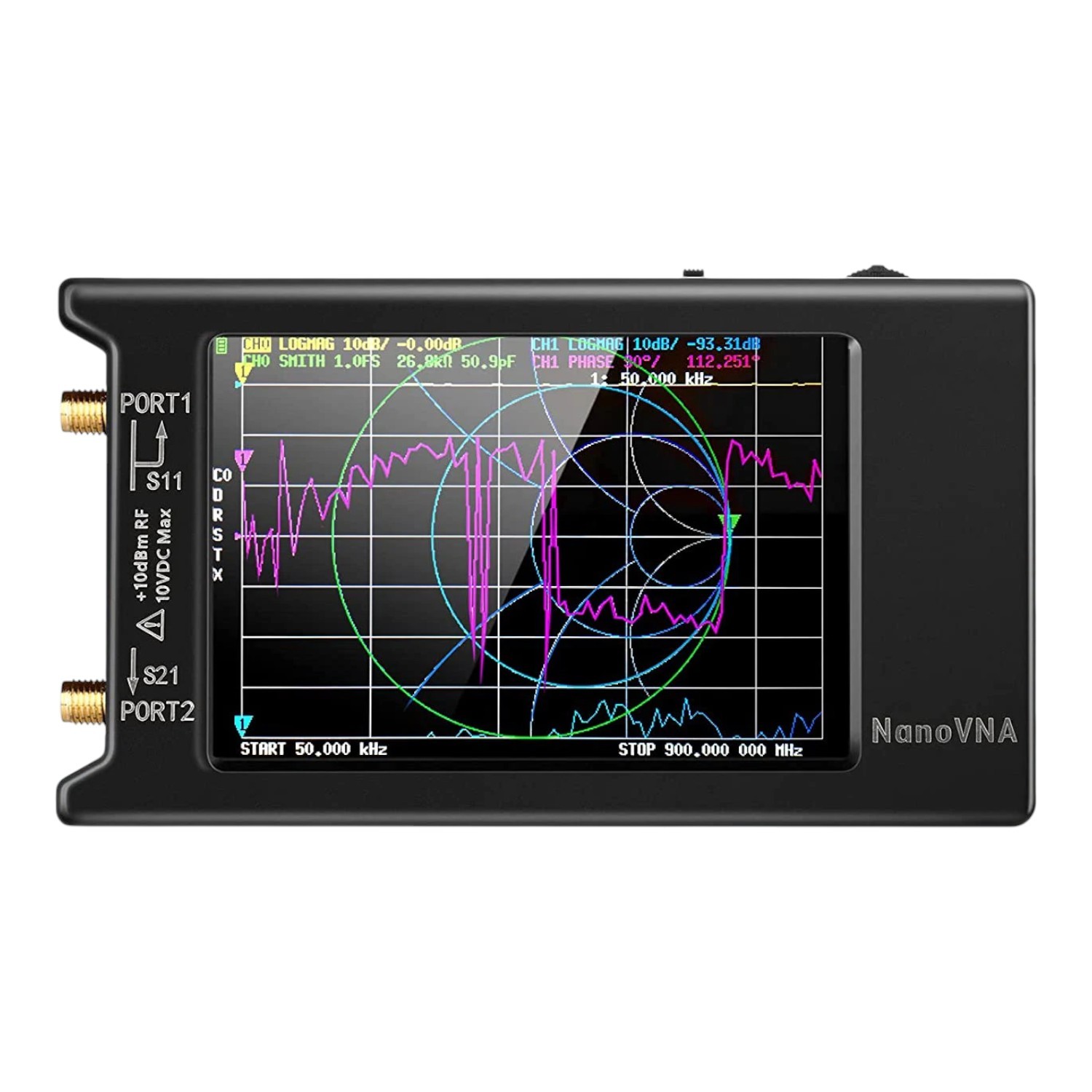

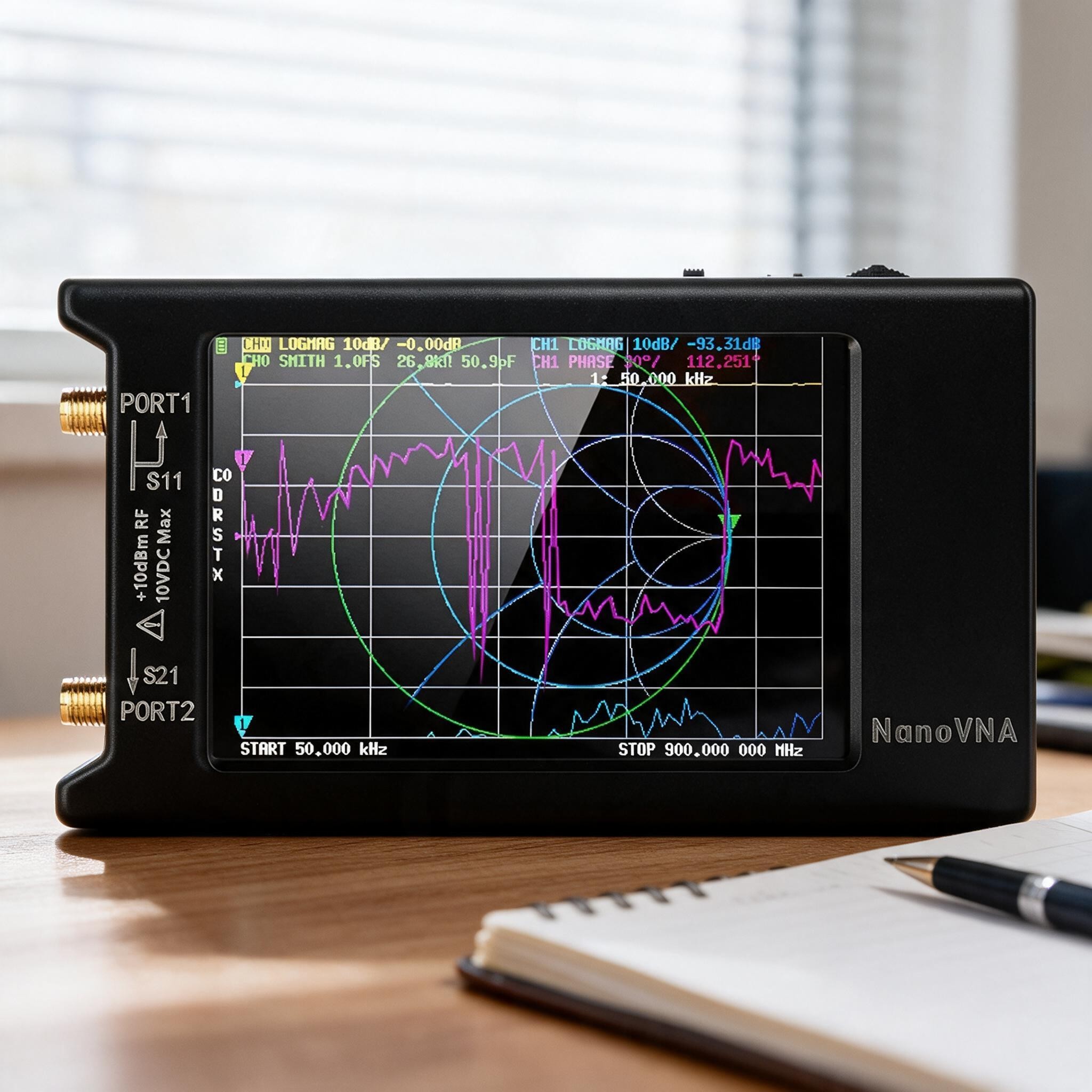

Analizatorul de antene de rețea vectorial VNA acoperă intervalul de frecvență 10 kHz–1,5 GHz. Este utilizat pentru măsurarea antenelor, cablurilor coaxiale, filtrelor și altor circuite de înaltă frecvență. Dispozitivul măsoară parametrii S, raportul undelor staționare (PSV/SWR), impedanța, faza și întârzierea, iar rezultatele sunt afișate și în diagrama Smith. Analiza în domeniul temporal (TDR) permite monitorizarea caracteristicilor cablului și identificarea locurilor de neadaptare sau defectelor. Analizatorul este controlat prin ecranul tactil sau printr-un comutator multifuncțional și se conectează la un computer sau telefon prin USB-C. Datorită bateriei integrate, se poate măsura și în teren, de exemplu, în timpul reglării antenelor și configurării tunerului de antenă direct la locul de instalare.

  • Interval de frecvență: 10 kHz – 1,5 GHz
  • Interval dinamic de măsurare: 70 dB în banda 50 kHz – 300 MHz, în benzile superioare mai mic
  • Ieșire RF: -13 dBm (maxim -9 dBm)
  • Precizia frecvenței: < 0,5 ppm
  • PSV al portului: < 1,1
  • Variații măsurate: parametrii S (S11, S21), PSV, impedanță, fază, întârziere, diagrama Smith și analiza în domeniul temporal TDR
  • Ecran: ecran TFT tactil de 2,8" cu rezoluția 320 × 240 px
  • Control: prin atingere sau comutator multifuncțional (stânga / OK / dreapta)
  • Puncte de calibrare: 101, puncte de scanare: 101
  • Afișare: 4 trasee, 4 marcaje, 5 poziții de memorie pentru salvarea setărilor
  • Interfață: USB tip C, mod de comunicare CDC (serial), conectare la PC și la majoritatea telefoanelor Android (nu suportă iPhone)
  • Stocare: slot pentru card microSD de până la 32 GB pentru salvarea datelor măsurate
  • Alimentare: USB 5 V / 120 mA, baterie integrată de 650 mAh, curent maxim de încărcare 0,8 A
  • Afișarea stării bateriei pe ecran
  • Conectori: 2× SMA (PORT1 – S11, PORT2 – S21), intrare maximă +10 dBm RF / 10 V DC
  • Carcasă: neagră, din plastic ABS
  • Dimensiuni plăcii de circuit: 54 × 85,5 × 11 mm (fără conectori și comutatoare)
  • Utilizare: antene MF, KV (unde scurte), VKV și UKV, balunuri, cabluri, duplexere și filtre, măsurarea atenuării și izolării porturilor

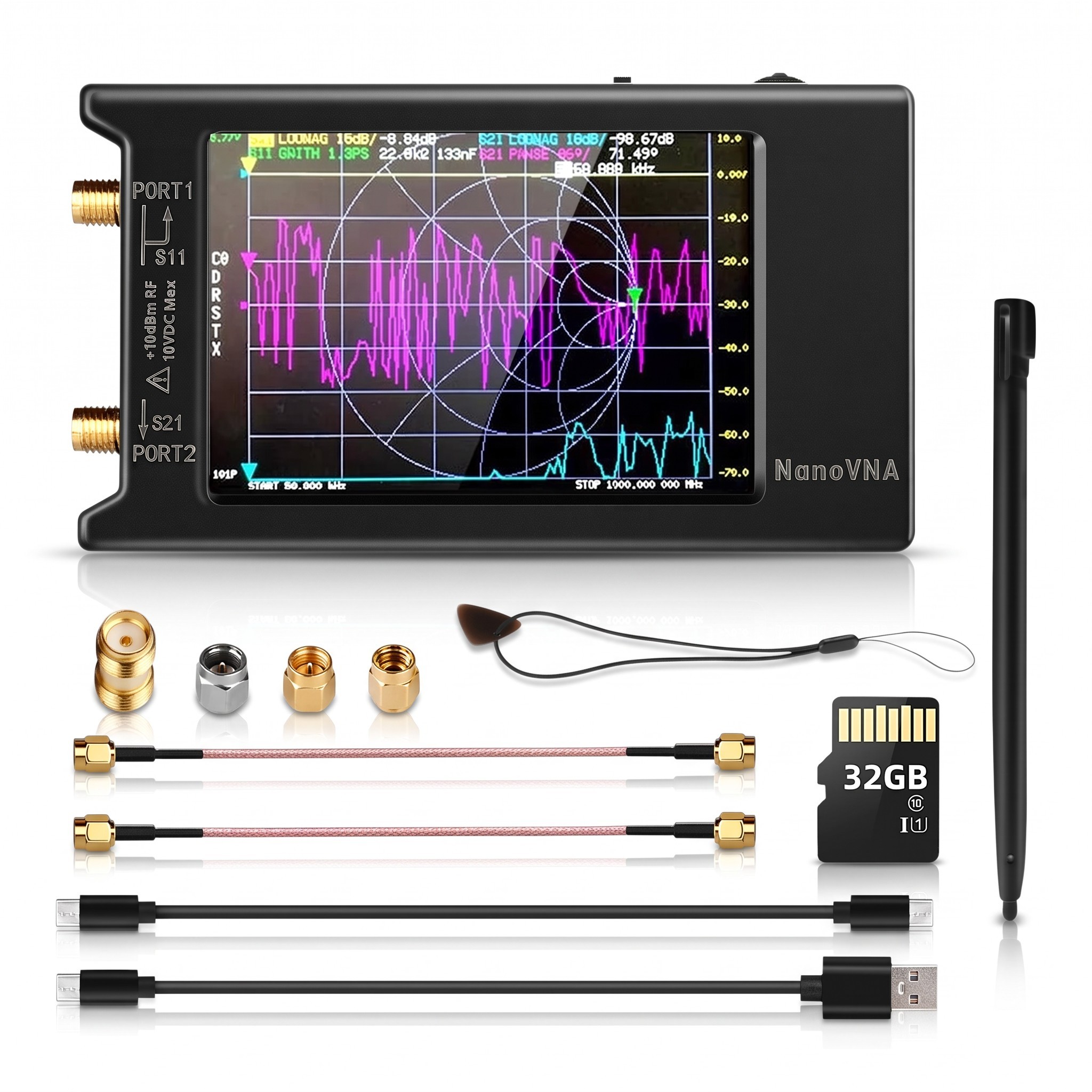

  • Conținutul pachetului: 1× analizator cu ecran tactil de 2,8" și baterie de 650 mAh, 2× cablu SMA RG174 de 20 cm (masculin–masculin), 2× conector SMA (feminin–feminin), 1× set de calibrare SMA SHORT, 1× set de calibrare SMA OPEN, 1× set de calibrare SMA LOAD, 1× cablu de date USB Type-C, 1× cablu USB-C – USB-C, 1× stilou de atingere

Analizatorul este destinat radioamatorilor, tehnicienilor de service și celor interesați de electronica de înaltă frecvență, care au nevoie să măsoare antene în benzile MF, KV, VKV și UKV. Permite controlul PSV și adaptarea impedanței. Măsoară, de asemenea, atenuarea filtrelor și izolarea porturilor la duplexerele bipolare și tripolare. Dimensiunile compacte și bateria integrată facilitează măsurarea direct la antenă fără alimentare externă. Datele măsurate pot fi salvate pe un card microSD sau transferate pe un computer prin interfața USB-C. Setul de calibrare SHORT, OPEN și LOAD este inclus în pachet, astfel încât calibrarea poate fi efectuată fără accesorii suplimentare.
