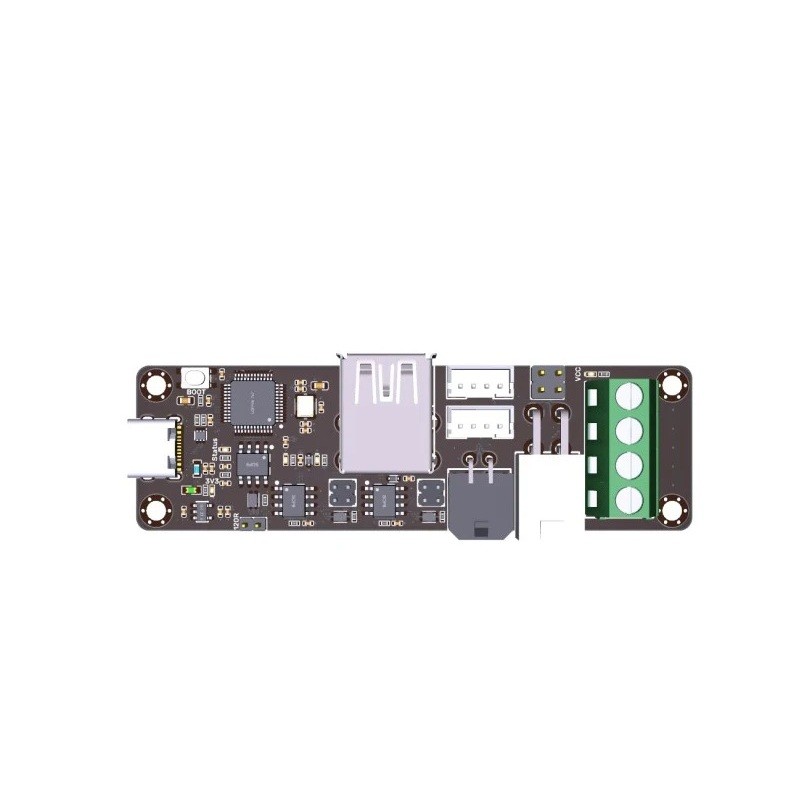

Adaptator U2C V2.1 cu trei ieșiri CAN pentru conversia USB în magistrala CAN
Adaptatorul U2C V2.1 servește ca un convertor între portul USB și magistrala industrială CAN, simplificând semnificativ conectarea imprimantelor 3D moderne cu firmware Klipper. Magistrala CAN (Controller Area Network) este un sistem de comunicație utilizat în industrie, care permite transferul de date pe distanțe lungi, o rezistență ridicată la interferențe, latență scăzută și conectarea mai multor dispozitive pe o singură linie. U2C V2.1 poate extinde această funcționalitate la imprimantele de uz casnic și, datorită acestui lucru, permite un funcționare mai stabilă, un control mai precis și o cablare mai curată.
Această versiune este echipată cu trei ieșiri CAN separate, care facilitează conectarea paralelă a mai multor module, cum ar fi plăcile EBB36 CAN sau EBB42 CAN, precum și alte componente de extensie. Adaptatorul include protecție împotriva descărcărilor electrostatice (ESD), astfel încât portul USB și dispozitivele conectate să nu fie deteriorate. Finisajul plăcii ENIG asigură o durată lungă de viață, conductivitate ridicată și o rezistență fiabilă la oxidare.
U2C V2.1 funcționează într-un interval de tensiune de 12–24 V, iar conectorii săi sunt distribuiți clar: port USB-C, intrare CAN-IN, trei ieșiri CAN-OUT, puncte de indicare, borne de alimentare și circuite de protecție. Adaptatorul poate fi folosit și pentru actualizarea firmware-ului dispozitivelor și suportă configurarea în sistemul Klipper. Este ideal pentru conectarea Raspberry Pi, plăcii de control Octopus PRO și modulelor CAN pentru extrudere – rezultatul este o cablare semnificativ mai simplă și mai profesionistă a întregii imprimante.
Instalare
1) Conectați adaptatorul la Raspberry Pi folosind USB-C.
2) Conectați alimentarea 12–24 V conform polarității indicate pe borne.
3) Conectați ramura principală a magistralei CAN la intrarea CAN-IN.
4) Conectați modulele (de exemplu, EBB36 sau EBB42) la cele trei ieșiri CAN-OUT.
5) Verificați fixarea firelor și direcționarea corectă a cablurilor.
6) În Klipper, setați identificarea dispozitivelor CAN și finalizați configurarea.
Explicația acronimelor
CAN – magistrala de comunicație de date cu rezistență ridicată și latență scăzută.
USB-C – port universal pentru alimentare și transfer de date.
ESD – protecție împotriva descărcărilor electrostatice.
ENIG – finisaj aurit al circuitelor imprimate pentru o precizie și o durată de viață mai mare.
Compatibilitate
Compatibil cu plăcile EBB36 CAN, EBB42 CAN, Octopus PRO, plăci de bază care suportă magistrala CAN, Raspberry Pi și alte module care utilizează comunicația CAN în cadrul Klipper. Poate conecta mai multe dispozitive simultan.
Conținutul pachetului
1× adaptator U2C V2.1 (3 ieșiri CAN)
U2C V2.1 este un element fiabil și eficient, care îmbunătățește semnificativ stabilitatea și simplitatea conectării imprimantelor 3D moderne.
