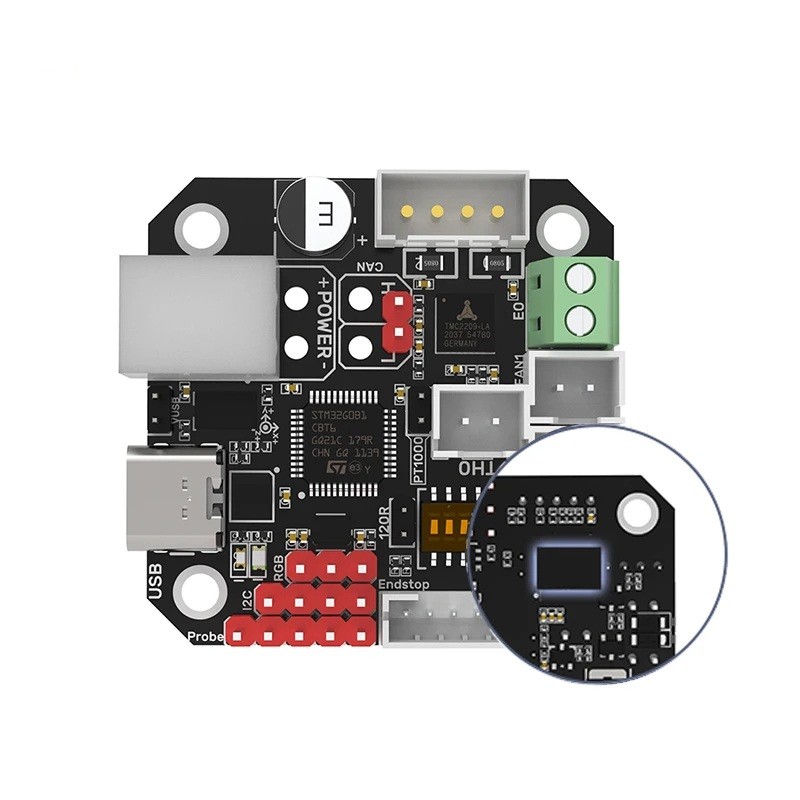

Placa de control EBB 42 CAN pentru imprimante 3D Suport pentru magistrala CAN Control precis al capului de alimentare Monitorizarea vibrațiilor ADXL345 Senzori de temperatură
Placa de control EBB 42 CAN este destinată utilizatorilor care au nevoie de un control stabil al capului de alimentare, măsurarea precisă a temperaturii și transfer de date fiabil în imprimantele 3D. Placa utilizează magistrala CAN, un sistem de date care asigură o comunicare rapidă, sigură și rezistentă între diferitele părți ale dispozitivului. Datorită acesteia, se poate reduce semnificativ cantitatea de cabluri și se poate obține o fiabilitate mai mare. Pe placă se află cipul de măsurare ADXL345, care înregistrează vibrațiile în timpul mișcărilor imprimantei. Aceste date permit compensarea vibrațiilor și îmbunătățirea calității suprafeței modelelor imprimate. Modulul de control TMC2209 este destinat motorului capului de alimentare și asigură o funcționare silențioasă, lină și precisă. Placa suportă senzori de temperatură foarte preciși PT100 și PT1000, care pot fi conectați în două sau patru fire, alegerea făcându-se cu ajutorul unui comutator. De asemenea, sunt disponibile elemente de protecție împotriva descărcărilor electrostatice și supratensiunilor, asigurând astfel o funcționare sigură și de lungă durată. Conectorii sunt clar marcați și permit conectarea motorului, ventilatoarelor, comutatoarelor, iluminatului și elementelor de date. De asemenea, se poate activa rezistența de terminare de 120R pentru funcționarea corectă a magistralei CAN.
Principalele caracteristici și avantaje:
-
Magistrala CAN pentru comunicare stabilă, rapidă și sigură, cu un minim de cabluri.
-
Cipul ADXL345 pentru monitorizarea vibrațiilor și posibilitatea de compensare a acestora.
-
Modulul TMC2209 pentru controlul precis al motorului capului de alimentare.
-
Suport pentru senzori PT100 și PT1000 cu comutarea tipului de conectare.
-
Elemente de protecție împotriva descărcărilor și supratensiunilor pentru o funcționare sigură și o durată lungă de viață.
-
Rezistența de terminare de 120R controlată printr-un jumper.
-
Alimentare comutabilă prin USB pentru configurare.
-
Conținutul pachetului: 1x placă de control EBB 42 CAN.
Instrucțiuni de instalare:
Placa se fixează la motorul capului de alimentare cu ajutorul șuruburilor standard. După fixarea mecanică, se conectează magistrala CAN și se alege dacă se activează rezistența de terminare de 120R în funcție de lungimea cablului. Apoi se conectează alimentarea, motorul, ventilatoarele, senzorii de temperatură și comutatoarele. Dacă este necesară alimentarea independentă prin USB, se setează poziția corespunzătoare a jumperului. Cipul de măsurare ADXL345 se conectează la placa principală a imprimantei pentru calibrarea vibrațiilor. În sistemul Klipper se configurează ulterior comunicarea CAN și se setează parametrii în funcție de motorul și imprimanta utilizate.
Această versiune a plăcii oferă utilizatorilor o soluție stabilă, precisă și modernă pentru controlul capului de alimentare și funcțiile asociate. Permite reducerea cantității de cabluri, creșterea stabilității transferului de date și obținerea unui control mai precis asupra întregului proces de imprimare. Datorită măsurării vibrațiilor, este posibil să se obțină suprafețe de calitate superioară și o precizie mai mare. Este o soluție tehnică fiabilă, care este potrivită atât pentru modernizări, cât și pentru construcții noi de imprimante 3D. Utilizatorul va aprecia conectorii clar marcați, instalarea simplă și compatibilitatea largă cu sistemele moderne bazate pe magistrala CAN.
